概述

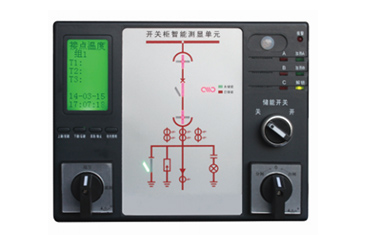

CKYD3800-W型開關柜智能操控裝置是根據當前電力開關柜技術發展而設計開發的一種新型的多功能、智能化模擬動態指示和操控裝置。 該產品不僅具有動態模擬圖、柜內溫濕度數字顯示及可編程控制、帶電顯示及閉鎖、智能語音提示防誤功能、操控轉換開關、RS485數字通訊等功能；該產品還集成了多功能電能表的全部功能、可同時測量顯示多種電力參數；三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、計量有功電能及無功電能；另與外置CKDW108系列無線測溫傳感器配合使用，可在線測量母排、斷路器觸頭、電纜搭接頭等多處實時溫度，具有640條事件記錄功能等多種功能于一體。這些功能可分可合,用戶可根據需要選擇,用戶選用時只需提供一次方案圖即可

型號

主要技術特性

技術條件

使用環境：溫度-10℃～50℃

濕度≤95%RH

絕緣強度：外殼與端子間 ≥AC2kV

存貯環境：溫度-40℃～80℃

濕度≤95%RH

絕緣電阻：外殼與端子間≥100MΩ

工作電源：DC110V、220V或AC220V（由用戶訂貨時指定）

模擬指示部分

斷路器狀態指示：斷路器合閘且分閘回路完好時，紅色垂直模擬條發光指示， 斷路器分閘且合閘回路完好時,綠色模擬條發光指示。斷路器預備合閘狀態時,綠色模擬條閃光指示

斷路器位置指示：無源觸點輸入，工作位置觸點閉合時，紅色垂直模擬條發光，指示斷路器處于工作位置，試驗位置觸點閉合時，綠色水平模擬條發光，指示斷路器處于試驗位置

接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘，無源觸點輸入斷開，綠色模擬條亮，表示接地?cái)嚅_(kāi)

彈簧儲能指示：無源觸點輸入閉合，紅色指示燈亮

高壓帶電指示部分

啟輝/啟控電壓

LED啟輝電壓（kV）：大于額定相電壓×0.15

強制閉鎖啟控電壓（kV）：大于額定電壓×0.65

閉鎖繼電器動作規律

無工作電源時:輸出接點斷開(閉鎖)

有工作電源時:高壓任意一相帶電,輸出接點斷開(閉鎖)

有工作電源時:高壓三相都不帶電,輸出接點閉合(解鎖)

溫濕度數字控制部分(訂貨時由用戶選擇);多點無線測溫功能

可帶1-2路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行設置加熱/除濕輸出的上下限。具有過熱報
警及斷線報警功能。當環境溫度≥40℃時，無條件停止加熱，防止過熱損傷

語音提示功能

當裝置送電時，邏輯錯誤時語音提示

智能語音防誤提示功能

斷路器處于合閘狀態時，誤將小車從試驗位置推至工作位置時,有“請分?jǐn)嗦菲?rdquo;的語音提示，至操作者分閘操作后止

接地開關處于合閘狀態時,誤將小車從試驗位置推至工作位置時,有“請分接地開關”的語音提示，至操作者分閘操作止

斷路器處于合閘狀態時，接地開關處于合閘狀態時,誤將小車從試驗位置推至工作位置時,有“請分?jǐn)嗦菲?、?qǐng)分接地開關”的語音提示,至操作者分閘操作止

操作功能

操控儀面板上設有合閘、分閘按鈕(或轉換開關)和儲能按鈕，遠方/就地轉換開關及柜內照明開關

雙電源自動轉換

直流/交流供電工作,保證在設備檢修停電時,裝置部分功能仍然工作,如:語音防誤提示、閉鎖解除等功能

通訊功能(可選)

RS485接口，MODBUS-RTU規約

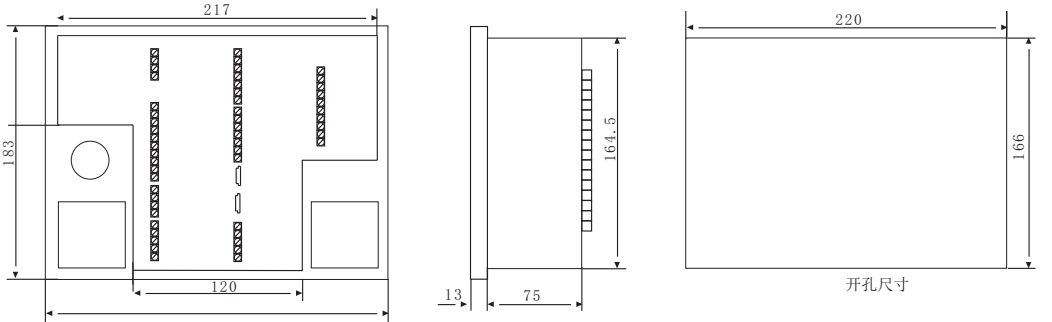

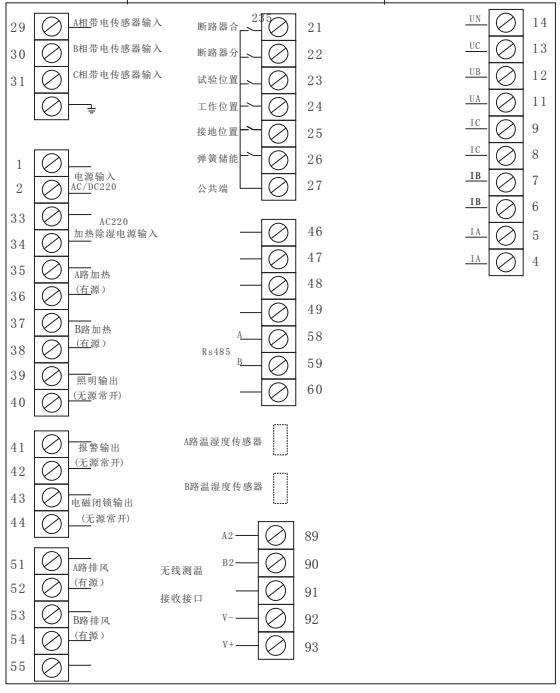

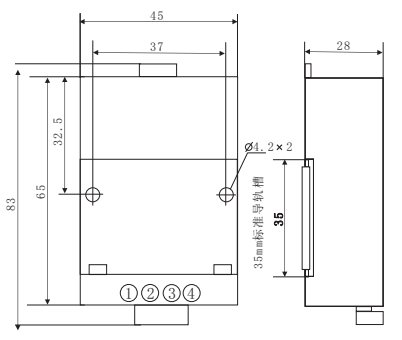

外形安裝尺寸及接線方式

安裝方式：屏裝（開孔尺寸：220×166mm）

訂貨說明

用戶應將特定的方案圖傳真至本公司，本公司二次設計后會將圖形回傳，并要求用戶確認，以免差錯。

訂貨時，用戶需注明選用以下幾種或全部功能：

自動加熱除濕控制功能（傳感器需一路或兩路）

高壓帶電指示

高壓帶電強制閉鎖功能

彈簧儲能指示

操控功能

通訊接口
